机柜安装要求及7大注意事项

2020-06-07 17:57   四达精密钣金    0

在五金加工中,我们经常会遇到机箱机柜在装配时因公差不合理无法正常组装下去,今天四达五金向大家讲解机箱机柜在安装及防护的应注意7个事项。

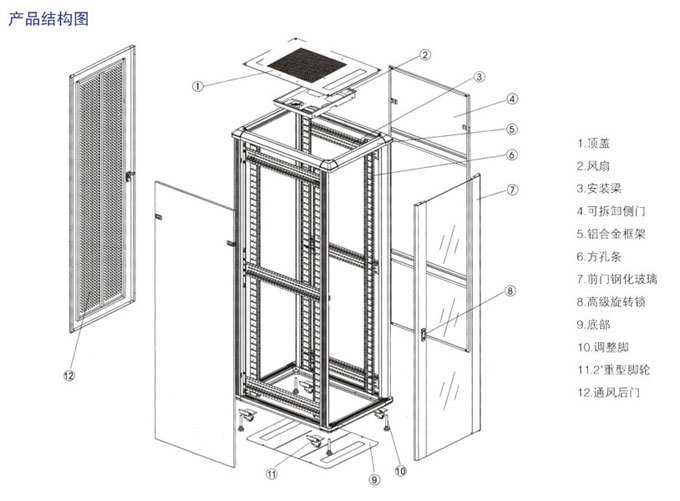

机柜安装


1.在零部件上拧紧固件时,应按对称交叉分步紧固,以免发生 构件变形和接触不良的现象。沉头螺丝紧固后,其头部应与被紧固零件的表面保持平整,不得凸起但允许稍低于表面。螺纹孔由于工艺上难以避免的原因造成与螺钉不相配时允许回牙并涂防锈油剂。



2.铆接装配要求:铆接时应按照对称交叉顺序进行,铆合后铆杆、铆装螺钉、螺母不应松动,铆接半园头、圆柱头铆钉时铆钉头应完全平贴于被铆零件上,被铆端应与铆窝形状一致,不允许有凹陷、缺口和明显开裂。当要求被铆端与零件表面平整时允许修平。沉头铆钉铆接时应与被铆接平面保持平整允许略有凹陷。结构件与印刷板上连接的空心铆钉不允许有任何裂口,铆接完毕,在破坏涂覆层处应采取相应的修补措施。

机柜安装

3.压铆、涨铆要求:按工艺规范进行压铆、涨铆,铆合后螺母、螺母柱不应松动。铆接六角螺钉、螺母柱时,螺钉、螺母柱头应完全平于铆接基面。当铆接面表面为喷涂处理时允许修平。



4.外形尺寸、偏差尺寸符合图纸要求。



5.机柜方正、不歪斜,机柜六个主面的垂直度采用对角线法测量。机柜门、测门等应平直。立柱、顶盖、下沿、围框、横梁等应平直无扭曲。



6.顶盖、侧门、前后门的安装对正及间隙要求:上下梁之间的间隙水平方向间隙小于2MM,同一间隙的不均匀性小于1MM,竖直方向间隙小于2.5MM,同一间隙的不均匀性小于1MM。



7.机柜外表表面不允许有任何由铆钉表面引起的凹陷或凸起痕迹影响外观质量。所有面板上的汉字颜色、字体要一致,门开启灵活、在开启范围内不允许与顶盖、立柱等产生摩擦与干涉,两扇门之间,不允许摩擦碰撞,无掉漆现象,门锁钥匙插拨灵活、锁芯旋转灵活,无卡涩现象,锁柄旋转方向正确,拔出钥匙后摇动锁体应无弹子响声。在振动可其他外力作用下机柜不应有零部件脱松现象、不应有异常的咔嚓声。装配好的结构件不允许有歪斜、摆动、转动、位移等现象,结构件经常活动的部位应保持灵活,经常拆卸的部位应方便。棱角处及手经常拎提处,无锋利边缘毛刺。线槽走线孔必须支毛刺以防导线穿过时由于晃动造成线皮破裂。机柜零件应保证有良好的互换性。
